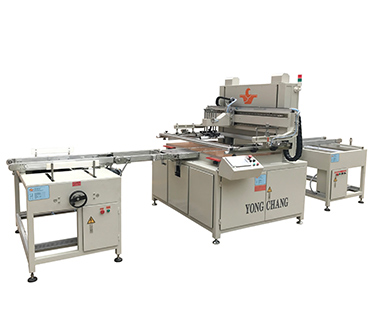

PSQ-ZK6090型皮帶式全自動平面玻璃絲印機
PSQ-ZK6090 Belt Series Automatic Screen Printing Machine
適用于家電玻璃、彩晶玻璃、有機玻璃、汽車玻璃等長、窄條玻璃印刷。
Suitable for printing long & narrow strip of appliance glass, colorful crystal glass,acrylic glass, Auto glass and so on.
1.伺服垂直升降系統，上片預定位+全自動中心定位組合，通過下片機構與隧道烘干爐連接，成為全自動絲印生產線。
2.伺服電機驅動印件快速平穩移動，保證印件定位精確無誤。
3.伺服印刷定位裝置，XY中心定位夾緊，補償了印件開料尺寸的誤差，令套色印刷更精確。
4. 觸控式人機界面，可預先設定、儲存記錄印刷機上的所有功能參數。
5.關鍵零部件選用德國“REXROTH（力士樂）”、日本“PANASONIC（松下）” 、“MITSUBISHI（三菱）”、“THK”、“SMC”、英國“NORGREN（諾冠）”等世界知名品牌。
詳細描述
技術參數
TECHNICAL SPECIFICATION
|
最大印刷面積 Max. Printing Size |
600×900mm |
|
最小印刷面積 Min. Printing Size |
60×50mm |
|
最大網框尺寸 Max. Frame Size |
900×1600mm |
|
工作臺面積 Table Size |
890×1400mm
|
|
印刷厚度范圍 Thickness of Printout |
3~6mm |
|
機械性產能 Mechanical Capacity |
600P/H
|
|
校版微調范圍 Screen micro adjustment |
±10mm |
|
機械重復精度 Mechanical Repeatability |
±0.02mm |
|
使用工作氣壓 Air Pressure |
5~6 kgs/cm2 |
|
空氣耗量(約) Air Consumption(Approx) |
6.5L/周期cycle |
|
適用電源 Power Supply |
380V/50Hz220V/50Hz(單相Single-phase)
|
|
機器總功率 Total Power |
4.2KW |
注：特殊規格接受訂制。
Remark: Accepts special specification orders.
